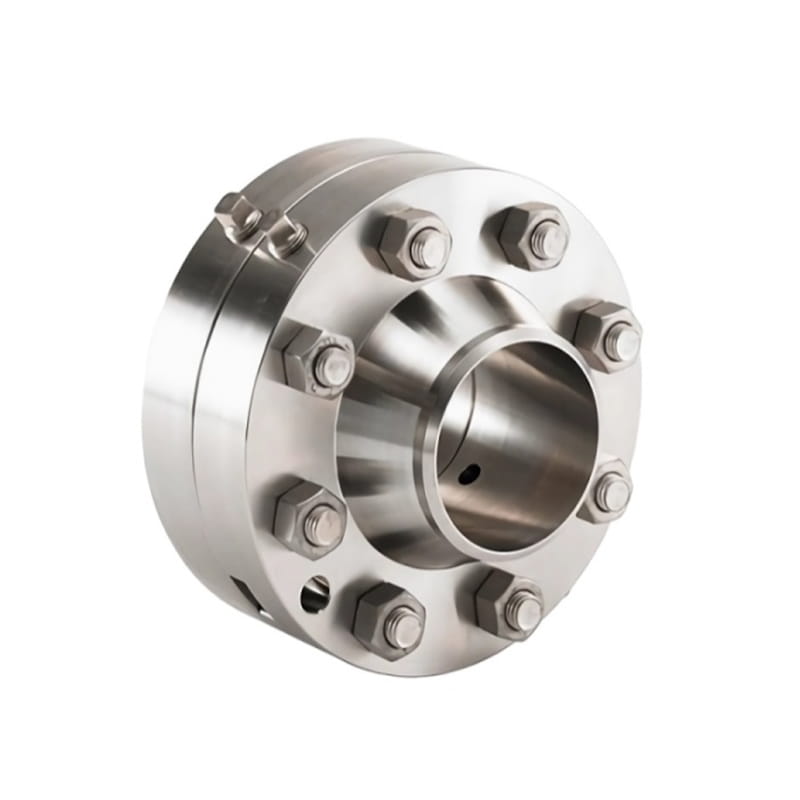

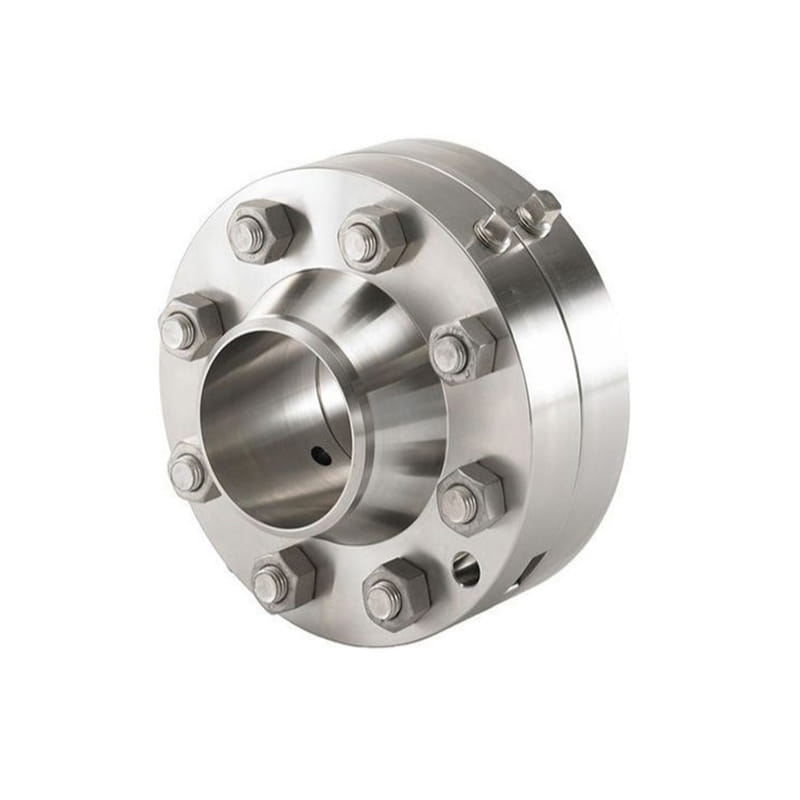

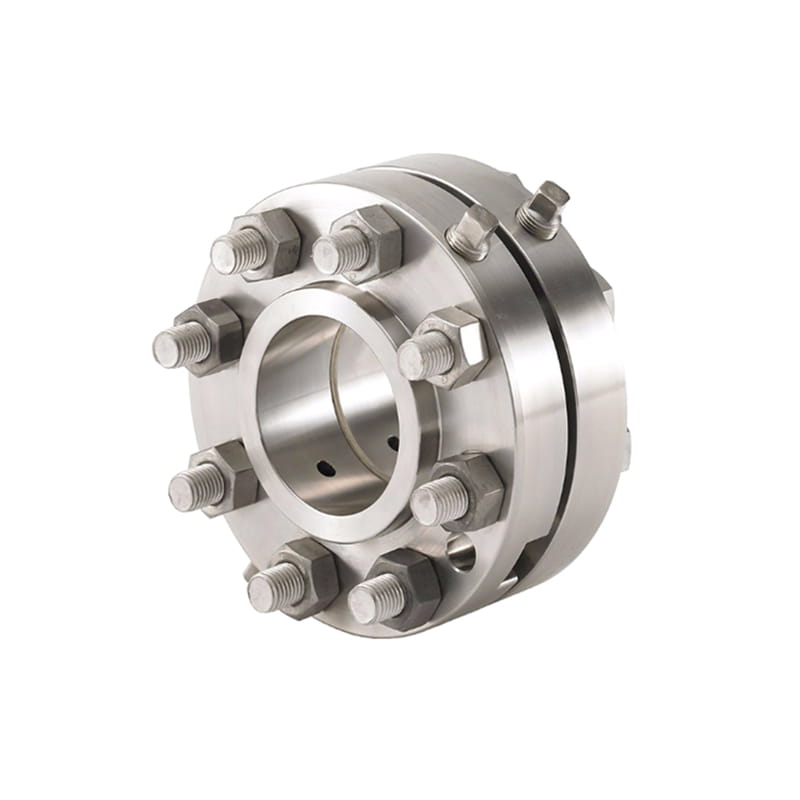

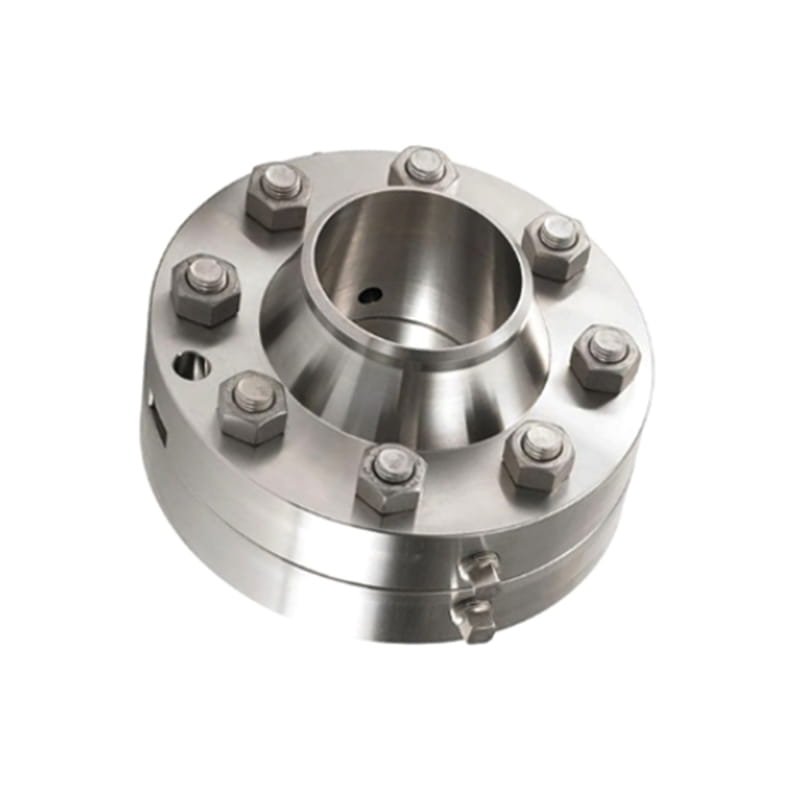

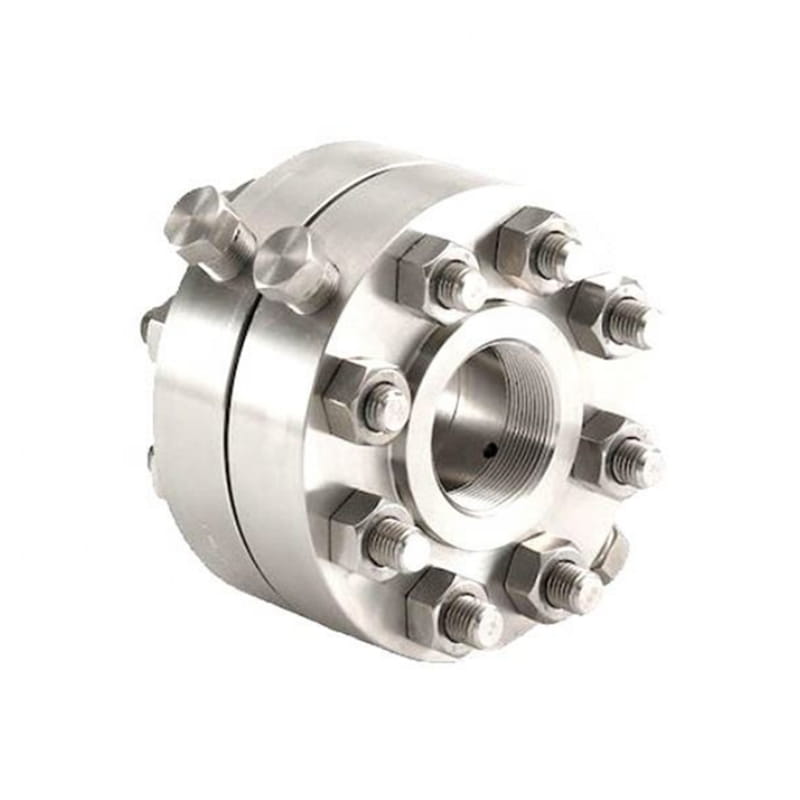

Tá flanges orifice ar cheann de na modhanna eacnamaíocha chun sreabhadh a thomhas. Úsáidtear na tionóil agus na comhpháirteanna gaolmhara chun sreabhadh leachtanna, gáis agus gaile éagsúla a thomhas ó mhéideanna líne 2 ”go 32”.
Is éard atá sa tionól flange traidisiúnta orifice ná péire flanges, plátaí orifice, boltaí, cnónna, gaiscéid, scriúnna agus plocóidí, srl.

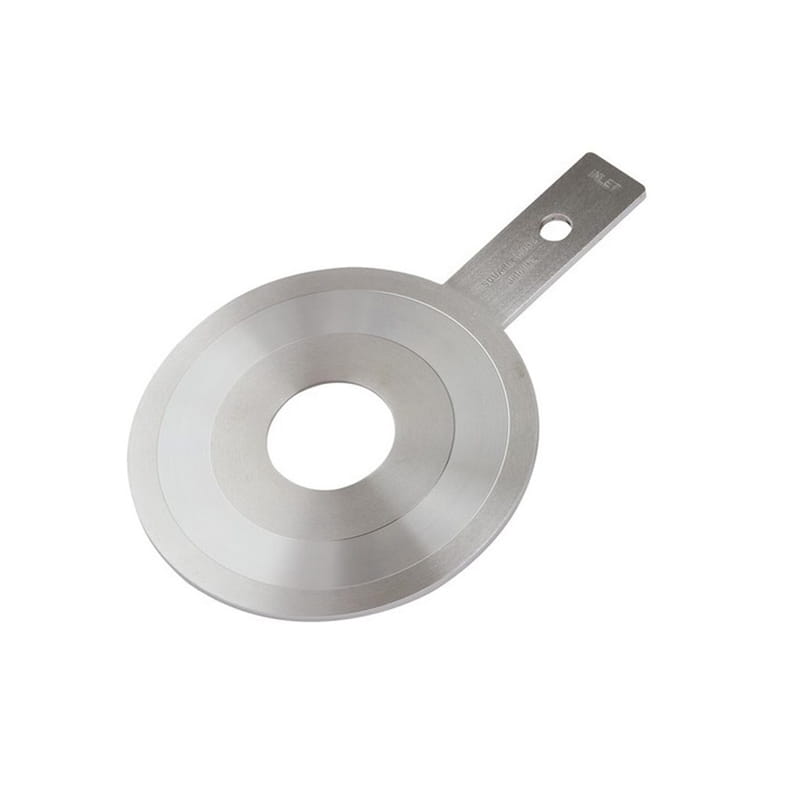

Is iondúil go n -úsáidtear an pláta orifice mar phríomhghné de thomhas tráchta ar an bpíblíne. Is é a phrionsabal oibriúcháin: nuair a shreabhann an sreabhán ón bpríomhphíblíne. Cuireann an pláta orifice srian ar an sreabhadh agus forbraíonn sé an brú difreálach atá i gcomhréir le fréamh chearnach an ráta sreafa.
Déantar an chuid is mó de na flanges ó chruach brionnaithe. Soláthraíonn an tógáil brionnaithe neart agus marthanacht níos airde chun feidhmíocht fhadtéarmach a sholáthar san iarratas. $ $
Tabhairt isteach
Caighdeánach | ANSI/ASME B16.5, B16.47 Sraith A&B, B16.48, BS4504, BS 10, EN-1092, DIN, Flanges Asme, Flanges Asme, BS Flanges, Din Flanges, Flanges, Flange GOST, Asme/Asme B16.5/16.47.47.47b, flange, flange, msme/Asme/Asme B16.5/16.47b, flange, flange. S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
Ábhar | Cruach dhosmálta, cruach chóimhiotail, déphléacs, cóimhiotail nicile, cruach ísealteochta, cruach charbóin, nicil cupro |
Tar chun tosaigh | Péint antirust, péint dubh ola, trédhearcach buí, since plátáilte, fuar agus snámh te galvanized |
Tíopáil | Gearradh, cóireáil teasa, brionnú bás/brionnú saor in aisce, meaisínithe CNC |
méid | 1 "-24" |
Am seachadta | Laistigh de 5-30 lá tar éis an réamhíoctha a fháil |
Pacáil | Faoi bhun 24 ", a bheidh pacáilte ag cás sraithadhmaid; os cionn 24", a phacáil ag pailléid sraithadhmaid |
Iarrchán | Ceimiceáin throma agus éadroma, cruach, páipéar, núicléach, peitriceimiceáin, cóireáil séarachais, cóireáil agus dáileadh uisce, giniúint cumhachta, táirgeadh ola agus scagadh, próiseáil gáis agus tarchur, srl. $ $ |
Aicme 300

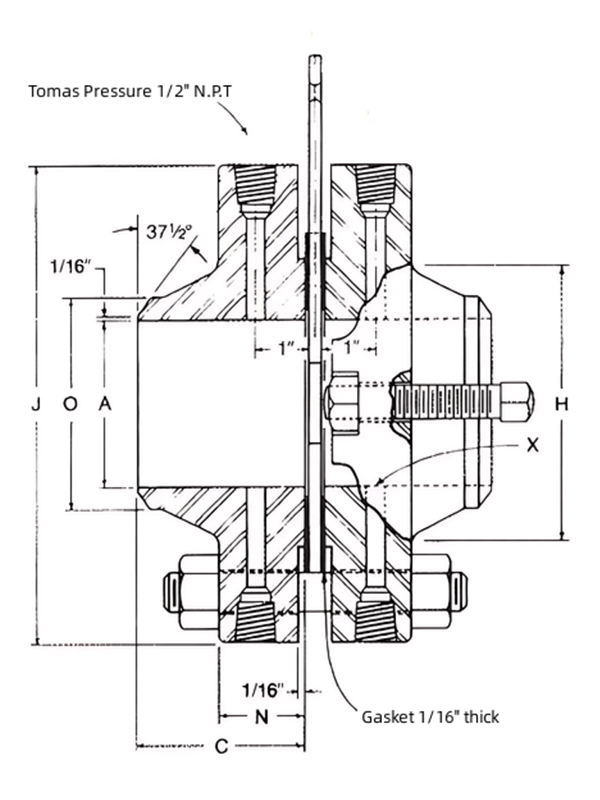

Méid | Trastomhas agus diall taobh istigh | Lárlíne | Tiús íosta | Trastomhas an Aghaidh ardaithe | Fad an Ordaithe | Trastomhas an Bun | Trastomhas seafta Ag an bpointe Táthú | Méid de Poll Tomas | Teimpléad druileála flange | Méid agus fad cónascaire scriú | Meáchan neas (punt) | |||
orinte | A* | J | N* | C* | H | O | X | Trastomhas cúrsaíochta bolt | Cró | Líon na bpoll | Méid, fad, asparagus | |||
½ | 0.622 ± 0.002 | 3 ¾ | 1½ | 1 3/8 | 3 | 1 ½ | 0.84 | ¼ | 2 5/8 | 9/16 | 4 | ½ × 4 3/4 | ½ × 3 | 10 |
¾ | 0.824 ± 0.002 | 4 5/8 | 1 ½ | 1 11/16 | 3 1/8 | 1 7/8 | 1.05 | ¼ | 3 ¼ | 11/16 | 4 | 5/8 × 5 | ½ × 3 | 10 |
1 | 1.049 ± 0.003 | 4 7/8 | 1 ½ | 2 | 3 ¼ | 2 1/8 | 1.31 | ¼ | 3 ½ | 11/16 | 4 | 5/8 × 5 | 5/8 × 3 | 18 |
1½ | 1.610 ± 0.003 | 6 1/8 | 1 ½ | 2 7/8 | 3 3/8 | 2 ¾ | 1.90 | ¼ | 4 ½ | 13/16 | 4 | ¾ × 5 ¼ | 5/8 × 3 | 25 |
2 | 2.067 ± 0.003 | 6 ½ | 1 ½ | 3 5/8 | 3 3/8 | 3 5/16 | 2.38 | 3/8 | 5 | 11/16 | 8 | 5/8 × 5 | 5/8 × 3 | 27 |
2½ | 2.469 ± 0.003 | 7 ½ | 1 ½ | 4 1/8 | 3 ½ | 3 15/16 | 2.88 | 3/8 | 5 7/8 | 13/16 | 8 | ¾ × 5 ¼ | 5/8 × 3 | 35 |
3 | 3.068 ± 0.003 | 8 ¼ | 1 ½ | 5 | 3 ½ | 4 5/8 | 3.50 | 3/8 | 6 5/8 | 13/16 | 8 | ¾ × 5 ¼ | ¾ × 3 | 43 |
4 | 4.026 ± 0.004 | 10 | 1 ½ | 6 3/16 | 3 5/8 | 5 ¾ | 4.50 | ½ | 7 7/8 | 13/16 | 8 | ¾ × 5 ¼ | ¾ × 3 | 66 |
6 | 6.065 ± 0.004 | 12 ½ | 1 ½ | 8 ½ | 3 15/16 | 8 1/8 | 6.63 | ½ | 10 5/8 | 7/8 | 12 | ¾ × 5 ¼ | ¾ × 3 | 106 |
8 | T ± 0.004 | 15 | 1 5/8 | 10 5/8 | 4 3/8 | 10 ¼ | 8.663 | ½ | 13 | 1 | 12 | 7/8 × 5 ¾ | ¾ × 3 | 152 |
10 | T ± 0.005 | 17 ½ | 1 7/8 | 12 ¾ | 4 5/8 | 12 5/8 | 10.75 | ½ | 15 ¼ | 1 1/8 | 16 | 1 × 6 ½ | 1 × 4 ½ | 216 |
12 | T ± 0.005 | 20 ½ | 2 | 15 | 5 1/8 | 14 ¾ | 12.75 | ½ | 17 ¾ | 1 ¼ | 16 | 1 1/8 × 7 ¼ | 1 × 4 ½ | 327 |
14 | T ± 0.005 | 23 | 2 1/8 | 16 ¼ | 5 5/8 | 16 ¾ | 14.00 | ½ | 20 ¼ | 1 ¼ | 20 | 1 1/8 × 7 ½ | 1 × 4 ½ | 448 |
16 | T ± 0.005 | 25 ½ | 2 ¼ | 18 ½ | 5 ¾ | 19 | 16.00 | ½ | 22 ½ | 1 3/8 | 20 | 1 ¼ × 8 | 1 × 4 ½ | 596 |
18 | T ± 0.007 | 28 | 2 3/8 | 21 | 6 ¼ | 21 | 18.00 | ½ | 23 ¾ | 1 3/8 | 24 | 1 ¼ × 8 ¼ | 1 × 4 ½ | 741 |
20 | T ± 0.007 | 30 ½ | 2 ½ | 23 | 6 3/8 | 23 1/8 | 20.00 | ½ | 27 | 1 3/8 | 24 | 1 ¼ × 8 ½ | 1 × 4 ½ | 887 |
24 | T ± 0.007 | 36 | 2 ¾ | 27 ¼ | 6 5/8 | 27 5/8 | 24.00 | ½ | 32 | 1 1/5 | 24 | 1 ¼ × 9 ½ | 1 × 5 ½ | 1311 |
Aicme 400
Méid | Trastomhas agus diall taobh istigh | Lárlíne | Tiús íosta | Trastomhas an Aghaidh ardaithe | Fad an Ordaithe | Trastomhas an Bun | Trastomhas seafta Ag an bpointe Táthú | Méid de Poll Tomas | Teimpléad druileála flange | Méid agus fad cónascaire scriú | Meáchan neas (punt) | |||
orinte | A* | J | N* | C* | H | O | X | Trastomhas cúrsaíochta bolt | Cró | Líon na bpoll | Méid, fad, asparagus | |||
4 | 4.026 ± 0.004 | 10 | 1 3/8 | 6 3/16 | 3 ½ | 5 ¾ | 4.50 | ½ | 7 1/8 | 1 | 8 | 7/8 × 5 ¾ | ¾ × 4 | 82 |
6 | 6.065 ± 0.004 | 12 ½ | 1 5/8 | 8 ½ | 4 1/16 | 8 1/8 | 6.63 | ½ | 10 5/8 | 1 | 12 | 7/8 × 6 ½ | ¾ × 4 | 136 |
8 | T ± 0.004 | 15 | 1 7/8 | 10 5/8 | 4 5/8 | 10 ¼ | 8.663 | ½ | 13 | 1 1/8 | 12 | 1 × 7 | ¾ × 4 ½ | 213 |
10 | T ± 0.005 | 17 ½ | 2 1/8 | 12 ¾ | 4 7/8 | 12 5/8 | 10.75 | ½ | 15 ¼ | 1 ¼ | 16 | 1 1/8 × 8 | 1 × 4 ½ | 309 |
12 | T ± 0.005 | 20 ½ | 2 ¼ | 15 | 5 3/8 | 14 ¾ | 12.75 | ½ | 17 ¾ | 1 3/8 | 16 | 1 ¼ × 8 ½ | 1 × 4 ½ | 429 |
14 | T ± 0.005 | 23 | 2 3/8 | 16 ¼ | 5 7/8 | 16 ¾ | 14.00 | ½ | 20 ¼ | 1 3/8 | 20 | 1 ¼ × 8 ¾ | 1 × 4 ½ | 554 |
16 | T ± 0.005 | 25 ½ | 2 ½ | 18 ½ | 6 | 19 | 16.00 | ½ | 22 ½ | 1 ½ | 20 | 1 3/8 × 9 ½ | 1 × 5 ½ | 705 |
18 | T ± 0.007 | 28 | 2 5/8 | 21 | 6 ½ | 21 | 18.00 | ½ | 24 ¾ | 1 ½ | 24 | 1 3/8 × 9 ¾ | 1 × 5 ½ | 863 |
20 | T ± 0.007 | 30 ½ | 2 ¾ | 23 | 6 5/8 | 23 1/8 | 20.00 | ½ | 27 | 1 5/8 | 24 | 1 ½ × 10 ¼ | 1 × 5 ½ | 1066 |
24 | T ± 0.007 | 36 | 3 | 27 ¼ | 6 7/8 | 27 5/8 | 24.00 | ½ | 32 | 1 7/8 | 24 | 1 ¾ × 11 ½ | 1 × 6 ½ | 1555 |
Aicme 600
Méid | Trastomhas agus diall taobh istigh | Lárlíne | Tiús íosta | Trastomhas an Aghaidh ardaithe | Fad an Ordaithe | Trastomhas an Bun | Trastomhas seafta Ag an bpointe Táthú | Méid de Poll Tomas | Teimpléad druileála flange | Méid agus fad cónascaire scriú | Meáchan neas (punt) | |||
orinte | A* | J | N* | C* | H | O | X | Trastomhas cúrsaíochta bolt | Cró | Líon na bpoll | Méid, fad, asparagus | |||
4 | 4.026 ± 0.004 | 10 ¾ | 1 ½ | 6 3/16 | 4 | 6 | 4.50 | ½ | 8 ½ | 1 | 8 | 7/8 × 6 | ¾ × 4 | 103 |
6 | 6.065 ± 0.004 | 14 | 1 7/8 | 8 ½ | 4 5/8 | 8 ¾ | 6.63 | ½ | 11 ½ | 1 1/8 | 12 | 1 × 7 | ¾ × 4 | 195 |
8 | T ± 0.004 | 16 ½ | 2 3/16 | 10 5/8 | 5 ¼ | 10 ¾ | 8.663 | ½ | 13 ¾ | 1 ¼ | 12 | 1 1/8 × 8 | ¾ × 4½ | 278 |
10 | T ± 0.005 | 20 | 2 ½ | 12 ¾ | 6 | 13 ½ | 10.75 | ½ | 17 | 1 3/8 | 16 | 1 ¼ × 8¾ | 1 × 5½ | 454 |
12 | T ± 0.005 | 22 | 2 5/8 | 15 | 6 1/8 | 15 ¾ | 12.75 | ½ | 19 ¼ | 1 3/8 | 20 | 1 ¼ × 9 | 1 × 5½ | 553 |
14 | T ± 0.005 | 23 ¾ | 2 ¾ | 16 ¼ | 6 ½ | 17 | 14.00 | ½ | 20 ¾ | 1 ½ | 20 | 1 3/8 × 9¾ | 1 × 5½ | 815 |
16 | T ± 0.005 | 27 | 3 | 18 ½ | 7 | 19 ½ | 16.00 | ½ | 20 ¾ | 1 5/8 | 20 | 1½ × 10 ½ | 1 × 5½ | 1113 |
18 | T ± 0.007 | 29 ¼ | 3 ¼ | 21 | 7 ¼ | 21 ½ | 18.00 | ½ | 25 ¾ | 1 ¾ | 20 | 1 5/8 × 10 ½ | 1 × 6½ | 1306 |
20 | T ± 0.007 | 32 | 3 ½ | 23 | 7½ | 24 | 20.00 | ½ | 28 ½ | 1 ¾ | 24 | 1 5/8 × 12 | 1 × 6½ | 1622 |
24 | T ± 0.007 | 37 | 4 | 27 ¼ | 8 | 28 ½ | 24.00 | ½ | 33 | 2 | 24 | 1 7/8 × 13¾ | 1 × 8 | 2320 |
Aicme 900
Méid | Trastomhas agus diall taobh istigh | Lárlíne | Tiús íosta | Trastomhas an Aghaidh ardaithe | Fad an Ordaithe | Trastomhas an Bun | Trastomhas seafta Ag an bpointe Táthú | Méid de Poll Tomas | Teimpléad druileála flange | Méid agus fad cónascaire scriú | Meáchan neas (punt) | |||
orinte | A* | J | N* | C* | H | O | X | Trastomhas cúrsaíochta bolt | Cró | Líon na bpoll | Méid, fad, asparagus | |||
3 | T ± 0.003 | 9 ½ | 1 ½ | 5 | 4 | 5 | 3.50 | ½ | 7 ½ | 1 | 8 | 7/8 × 6 | ¾ × 4 | 79 |
4 | T ± 0.004 | 11 ½ | 1 ¾ | 6 3/16 | 4 ½ | 6 ¼ | 4.50 | ½ | 9 ½ | 1 ¼ | 8 | 1 1/8 × 7 | ¾ × 4 | 129 |
6 | T ± 0.004 | 15 | 2 3/16 | 8 ½ | 5 ½ | 9 ¼ | 6063 | ½ | 12 ½ | 1 ½ | 12 | 1 1/8 × 8 | ¾ × 4 ½ | 263 |
8 | T ± 0.004 | 18 ½ | 2 ½ | 10 5/8 | 6 3/8 | 11 ¾ | 8.63 | ½ | 15 ½ | 1 ½ | 12 | 1 3/8 × 9 | 1 × 5 ½ | 445 |
10 | T ± 0.005 | 21 ½ | 2 ¾ | 12 ¾ | 7 ¼ | 14 ½ | 10.75 | ½ | 18 ½ | 1 ½ | 16 | 1 3/8 × 9 ¾ | 1 × 5 ½ | 634 |
12 | T ± 0.005 | 24 | 3 1/8 | 15 | 7 7/8 | 16 ½ | 12.75 | ½ | 21 | 1 ½ | 20 | 1 3/8 × 10½ | 1 × 5 ½ | 872 |
Rang 1500
Méid | Trastomhas agus diall taobh istigh | Lárlíne | Tiús íosta | Trastomhas an Aghaidh ardaithe | Fad an Ordaithe | Trastomhas an Bun | Trastomhas seafta Ag an bpointe Táthú | Méid de Poll Tomas | Teimpléad druileála flange | Méid agus fad cónascaire scriú | Meáchan neas (punt) | |||
orinte | A* | J | N* | C* | H | O | X | Trastomhas cúrsaíochta bolt | Cró | Líon na bpoll | Méid, fad, asparagus | |||
1 | T ± 0.003 | 5 7/8 | 1 ½ | 2 | 3 ¼ | 2 1/16 | 1.32 | ¼ | 4 | 1 | 4 | 7/8 × 6 | 5/8 × 4 | 26 |
1½ | T ± 0.003 | 7 | 1 ½ | 2 7/8 | 3 ½ | 4 ¾ | 1.90 | ¼ | 4 7/8 | 1 1/8 | 4 | 1 × 6 ¼ | 5/8 × 4 | 45 |
2 | T ± 0.003 | 8 ½ | 1 ½ | 3 5/8 | 4 | 4 1/8 | 2.38 | 3/8 | 6 ½ | 1 | 8 | 7/8 × 6 | 5/8 × 4 | 65 |
2½ | T ± 0.003 | 9 5/8 | 1 5/8 | 4 1/8 | 4 1/8 | 4 7/8 | 2.88 | 3/8 | 7 ½ | 1 1/8 | 8 | 1 × 6 ½ | 5/8 × 4 | 98 |
3 | T ± 0.003 | 10 ½ | 1 7/8 | 5 | 4 5/8 | 5 ¼ | 3.50 | 3/8 | 8 | 1 ¼ | 8 | 1 1/8 × 7¼ | ¾ × 4 | 123 |
4 | T ± 0.004 | 12 ¼ | 2 1/8 | 6 3/16 | 4 7/8 | 6 3/8 | 4.50 | ½ | 9 ½ | 1 3/8 | 8 | 1 ¼ × 8 | ¾ × 4 ½ | 182 |
6 | T ± 0.004 | 15 ¼ | 3 ¼ | 8 ½ | 6 ¾ | 9 | 6.63 | ½ | 12 ½ | 1 ½ | 12 | 1 3/8 × 10¾ | ¾ × 5½ | 407 |
8 | T ± 0.004 | 19 | 3 5/8 | 10 5/8 | 8 3/8 | 11 ½ | 8.63 | ½ | 15 ½ | 1 ¾ | 12 | 1 5/8 × 12 | 1 × 7 | 675 |
10 | T ± 0.005 | 23 | 4 ¼ | 12 ¾ | 10 | 14 ½ | 10.75 | ½ | 19 | 2 | 12 | 1 7/8 × 14 | 1 × 8 | 1099 |
12 | T ± 0.005 | 26 ½ | 4 7/8 | 15 | 11 1/8 | 17¾ | 12.75 | ½ | 22 ½ | 2 1/8 | 16 | 2 × 15¾ | 1 × 9 | 1706 |
Aicme 2500
Méid | Trastomhas agus diall taobh istigh | Lárlíne | Tiús íosta | Trastomhas an Aghaidh ardaithe | Fad an Ordaithe | Trastomhas an Bun | Trastomhas seafta Ag an bpointe Táthú | Méid de Poll Tomas | Teimpléad druileála flange | Méid agus fad cónascaire scriú | Meáchan neas (punt) | |||
orinte | A* | J | N* | C* | H | O | X | Trastomhas cúrsaíochta bolt | Cró | Líon na bpoll | Méid, fad, asparagus | |||
1 | T ± 0.003 | 6 ¼ | 1 ½ | 2 | 3 5/8 | 2 ¼ | 1.32 | ¼ | 4 ¼ | 1 | 4 | 7/8 × 6 | 5/8 × 4 | 26 |
1½ | T ± 0.003 | 8 | 1 ¾ | 2 7/8 | 4 3/8 | 3 1/8 | 1.90 | ¼ | 5 ¾ | 1 ¼ | 4 | 1 1/8 × 7 | ¾ × 4 | 56 |
2 | T ± 0.003 | 9 ¼ | 2 | 3 5/8 | 5 | 3 ¾ | 2.38 | 3/8 | 6 ¾ | 1 1/8 | 8 | 18 × 7 ¼ | ¾ × 4 | 84 |
2½ | T ± 0.003 | 10 ½ | 2 ¼ | 4 1/8 | 5 5/8 | 4 ½ | 2.88 | 3/8 | 7 ¾ | 1 ¼ | 8 | 1 1/8 × 8 | ¾ × 4 ½ | 104 |
3 | T ± 0.003 | 12 | 2 5/8 | 5 | 6 5/8 | 5 ¼ | 3.50 | 3/8 | 9 | 1 3/8 | 8 | 1 1/4 × 9¼ | ¾ × 5 ½ | 188 |
4 | T ± 0.004 | 14 | 3 | 6 3/16 | 7 ½ | 6½ | 4.50 | ½ | 10 ¾ | 1 5/8 | 8 | 1 ½ × 10½ | ¾ × 5 ½ | 292 |
6 | T ± 0.004 | 19 | 4 ¼ | 8 ½ | 10 ¾ | 9 ¼ | 6.63 | ½ | 14 ½ | 2 1/8 | 8 | 2 × 14 ¼ | ¾ × 8 | 756 |
8 | T ± 0.004 | 21 ¾ | 5 | 10 5/8 | 12 ½ | 12 | 8.63 | ½ | 17 ¼ | 2 1/8 | 12 | 2 × 15 ¾ | 1 × 9 | 1152 |
10 | T ± 0.005 | 26 ½ | 6 ½ | 12 ¾ | 16 ½ | 14 ¾ | 10.75 | ½ | 21 ¼ | 2 5/8 | 12 | 2 ½ × 20 | 1 × 11 | 2136 |
12 | T ± 0.005 | 30 | 7 ¼ | 15 | 18 ¼ | 17 ¼ | 12.75 | ½ | 24 3/8 | 2 7/8 | 12 | 2 ¾ × 22 | 1 × 12 $ $ | 3216 |
